Opis

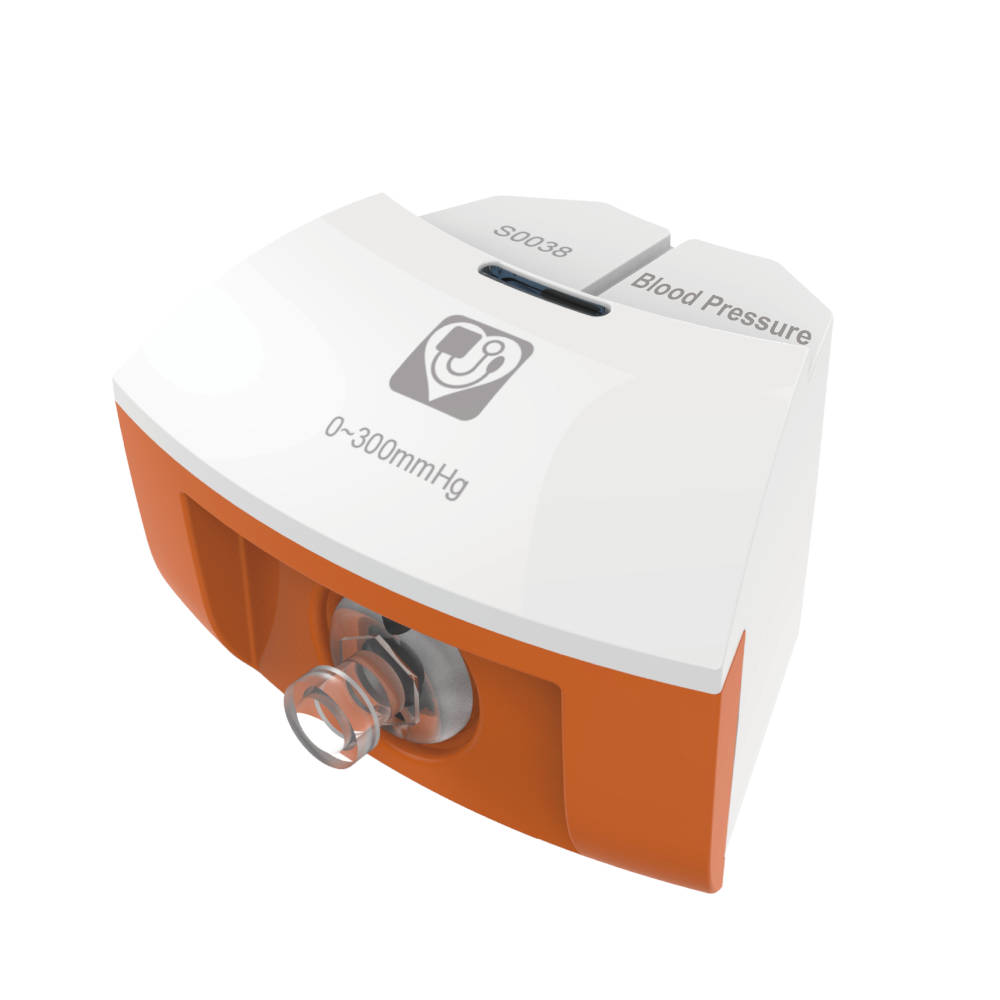

Edukacyjny Moduł Pomiarowy Ciśnienia Krwi S0038 – Zaawansowany Symulator Sphygmomanometrii

Innowacyjny sensor ciśnienia krwi wykorzystujący metodę oscylometryczną to kluczowe narzędło dla edukacji medycznej, szkoleń pielęgniarskich i demonstracji fizjologii układu krążenia. Dzięki zakresowi pomiarowemu 0-300mmHg, dokładności ±3mmHg, rozdzielczości 0.1mmHg i zaawansowanej analizie oscylacji, moduł umożliwia profesjonalne symulacje pomiarów ciśnienia tętniczego w warunkach edukacyjnych.

Zaawansowana technologia oscylometryczna

Precyzyjny mechanizm pomiaru

Sensor wykorzystuje metodę oscylometryczną polegającą na analizie oscylacji ciśnienia powietrza w mankiecie spowodowanych pulsacjami krwi w tętnicy podczas stopniowego upuszczania powietrza.

Algorytm wyznaczania ciśnień

System automatycznie identyfikuje punkt maksymalnych oscylacji jako referencję, następnie wyszukuje charakterystyczne punkty fluktuacji: w kierunku wstecznym dla ciśnienia skurczowego i w kierunku przednim dla ciśnienia rozkurczowego.

Konwersja sygnałów biologicznych

Oscylacje przepływu krwi są odbierane przez czujnik i konwertowane na sygnały elektryczne, które następnie są analizowane algorytmicznie dla precyzyjnego wyznaczenia parametrów hemodynamicznych.

Profesjonalne wyposażenie medyczne

Mankiety różnych rozmiarów

Mankiet dla dorosłych (22-32cm) zapewnia właściwe dopasowanie do ramienia osoby dorosłej, podczas gdy mankiet dziecięcy (18-26cm) umożliwia pomiary u młodszych pacjentów edukacyjnych.

System pneumatyczny

Zintegrowana pompka pneumatyczna z zaworem regulacyjnym pozwala na precyzyjną kontrolę ciśnienia w mankiecie i równomierne upuszczanie powietrza zgodnie z protokołem pomiarowym.

Złącza standardowe

Standardowe połączenia medyczne zapewniają kompatybilność z różnymi typami mankietów i niezawodność połączeń pneumatycznych.

Zaawansowana metodyka pomiarowa

Protokół inflacji

Napompowanie do 170mmHg zapewnia całkowite zatrzymanie przepływu tętniczego, tworząc punkt startowy dla procedury oscylometrycznej.

Kontrolowana deflacja

Upuszczanie powietrza ze stałą prędkością – osiągnięcie 150mmHg w około 4 sekundy, następnie kontynuacja z równomierną prędkością bez regulacji zaworu.

Zakres analizy danych

Analiza oscylacji w przedziale 160-60mmHg zapewnia precyzyjne wyznaczenie obu parametrów ciśnienia zgodnie z międzynarodowymi standardami sphygmomanometrii.

Zastosowania w edukacji medycznej

Szkolenia pielęgniarskie

Symulacja pomiarów ciśnienia krwi
Idealny do praktycznej nauki technik pomiaru ciśnienia tętniczego, interpretacji wyników i rozpoznawania błędów pomiarowych u przyszłych pielęgniarek i medyków.

Protokoły kliniczne
Doskonały do nauki standardowych procedur pomiarowych zgodnych z wytycznymi Amerykańskiego Towarzystwa Kardiologicznego i Europejskiego Towarzystwa Nadciśnienia Tętniczego.

Fizjologia układu krążenia

Demonstracja hemodynamiki
Niezastąpione narzędzie do wizualizacji związków między pracą serca, oporem naczyniowym a ciśnieniem tętniczym w różnych stanach fizjologicznych.

Wpływ czynników zewnętrznych
Skuteczny w demonstracji wpływu pozycji ciała, wysiłku fizycznego, stresu i innych czynników na parametry hemodynamiczne.

Edukacja pacjentów

Samokontrola ciśnienia
Idealny do szkolenia pacjentów w zakresie domowego monitoringu ciśnienia tętniczego i interpretacji wyników pomiarów.

Precyzyjne parametry techniczne

Wysoka rozdzielczość

Rozdzielczość 0.1mmHg umożliwia wykrycie subtelnych zmian ciśnienia, co jest kluczowe w edukacyjnej analizie niuansów hemodynamicznych.

Dokładność kliniczna

Dokładność ±3mmHg spełnia standardy dokładności dla urządzeń edukacyjnych i treningowych, zapewniając realistyczne symulacje pomiarów klinicznych.

Szeroki zakres pomiarowy

0-300mmHg obejmuje pełen zakres ciśnień od hipotonii po ciężkie nadciśnienie, umożliwiając demonstrację różnorodnych stanów klinicznych.

Integracja z systemami edukacyjnymi

Kompatybilność z SenseDisc

Sensor w pełni współpracuje z systemem SenseDisc i zaawansowanym oprogramowaniem v12, umożliwiając cyfrową rejestrację i analizę krzywych ciśnieniowych.

Wysokoczęstotliwościowa akwizycja

Częstotliwość próbkowania 2ms zapewnia precyzyjne uchwycenie wszystkich oscylacji hemodynamicznych niezbędnych do dokładnej analizy.

Wizualizacja danych

Możliwość graficznej prezentacji krzywych ciśnieniowych i oscylacji ułatwia zrozumienie mechanizmów pomiarowych i interpretację wyników.

Procedury bezpieczeństwa edukacyjnego

Kontrola ciśnienia inflacji

Nieprzekraczanie 170mmHg zapewnia bezpieczeństwo podczas symulacji, minimalizując dyskomfort i ryzyko powikłań u osób uczestniczących w demonstracjach.

Czas ekspozycji

Szybka procedura deflacji minimalizuje czas kompresji tętnicy, zapewniając komfort i bezpieczeństwo podczas edukacyjnych demonstracji.

Instrukcja edukacyjnego użytkowania

Przygotowanie systemu

1. Podłącz sensor ciśnienia do SenseDisc

2. Zamontuj odpowiedni mankiet zgodnie z rozmiarem ramienia

3. Uruchom oprogramowanie i ustaw częstotliwość 2ms

4. Założ mankiet na ramię zgodnie z procedurami medycznymi

Procedura pomiarowa

Napompuj do 170mmHg, następnie upuszczaj powietrze równomiernie bez regulacji zaworu podczas deflacji dla uzyskania stabilnej krzywej pomiarowej.

Analiza wyników

Wybierz dane z zakresu 160-60mmHg do automatycznej analizy i wyznaczenia wartości ciśnienia skurczowego i rozkurczowego.

Specyfikacja techniczna

• Model: S0038 Blood Pressure Sensor

• Zakres pomiarowy: 0-300mmHg

• Dokładność: ±3mmHg

• Rozdzielczość: 0.1mmHg

• Metodyka: Oscylometryczna

• Mankiety: Dorosły (22-32cm), dziecięcy (18-26cm)

• Częstotliwość: 2ms w oprogramowaniu v12

• Kompatybilność: SenseDisc + oprogramowanie edukacyjne

Znaczenie w edukacji medycznej

Praktyczne szkolenia w zakresie pomiaru ciśnienia krwi mają fundamentalne znaczenie w przygotowaniu przyszłych pracowników służby zdrowia i kształtowaniu umiejętności diagnostycznych.

Edukacyjny moduł pomiarowy ciśnienia krwi S0038 to zaawansowane narzędzie dydaktyczne dla wszystkich instytucji zajmujących się kształceniem medycznym i pielęgniarskim. Połączenie precyzyjnej technologii oscylometrycznej, profesjonalnego wyposażenia i bezpieczeństwa użytkowania czyni go niezbędnym elementem każdego laboratorium fizjologii, szkoły medycznej i ośrodka kształcenia w zakresie nauk o zdrowiu.

Zainwestuj w profesjonalną edukację medyczną i zapewnij studentom praktyczne doświadczenie z najnowocześniejszą technologią sphygmomanometryczną!
