Opis

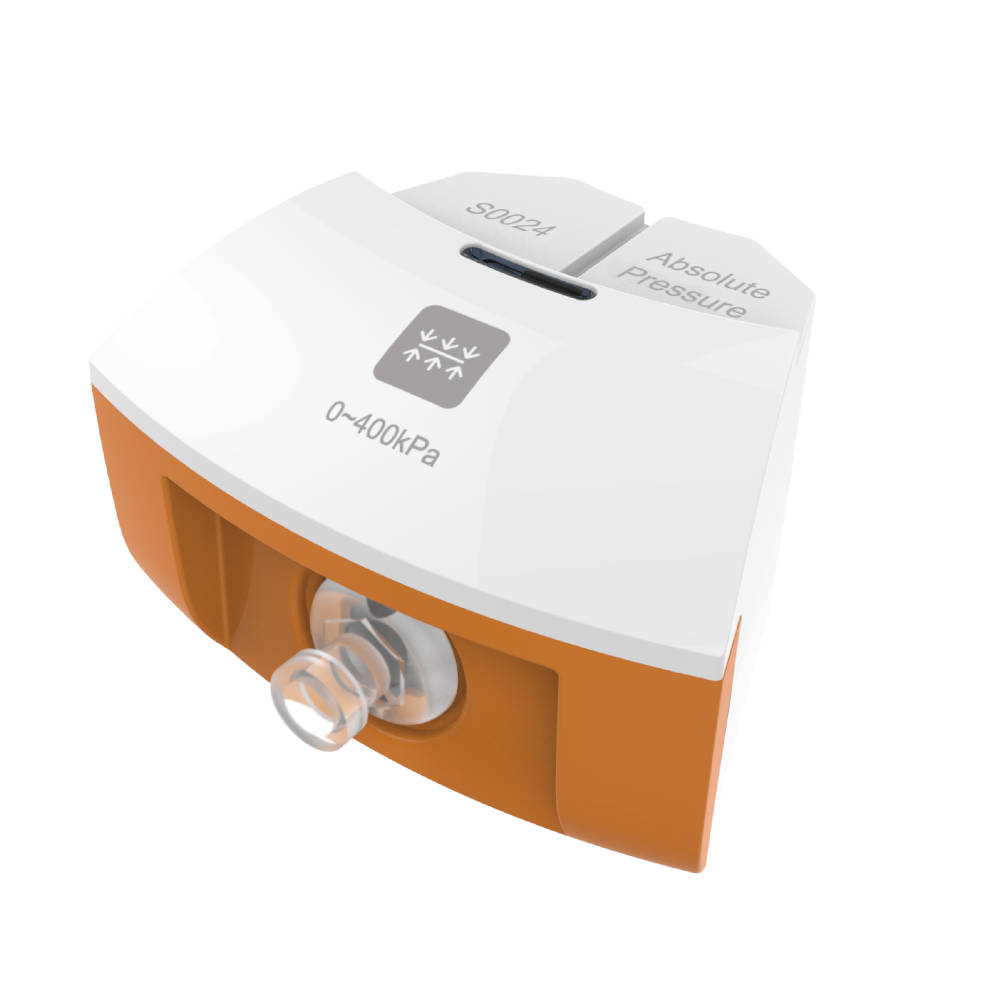

Profesjonalny Moduł Pomiarowy Ciśnienia Absolutnego S0024 – Precyzyjny Barometr Różnicowy

Zaawansowany czujnik ciśnienia absolutnego wykorzystujący technologię różnicową to kluczowe narzędzie dla laboratoriów termodynamiki, badań gazodynamicznych i edukacji fizycznej. Dzięki zakresowi pomiarowemu 0-400kPa, dokładności ±2%F.S, rozdzielczości 0.1kPa i hermetycznej komorze referencyjnej, moduł zapewnia profesjonalną barometrię w różnorodnych aplikacjach naukowych i przemysłowych.

Zaawansowana technologia różnicowa

Precyzyjny mechanizm pomiaru

Sensor wykorzystuje różnicę ciśnień między badanym gazem a hermetycznie zamkniętą komorą próżniową wewnątrz czujnika. Ta różnica jest bezpośrednio konwertowana na sygnał napięciowy proporcjonalny do ciśnienia absolutnego.

Hermetyczna komora referencyjna

Zamknięta komora próżniowa stanowi stały punkt odniesienia (0 kPa absolutnego), umożliwiając pomiar rzeczywistego ciśnienia absolutnego niezależnie od wahań ciśnienia atmosferycznego.

Liniowa charakterystyka pomiarowa

Napięcie wyjściowe bezpośrednio proporcjonalne do ciśnienia absolutnego zapewnia liniową charakterystykę w całym zakresie pomiarowym, upraszczając kalibrację i interpretację wyników.

Szerokie spektrum zastosowań termodynamicznych

Fundamentalne prawa gazowe

Prawo Boyle’a
Idealny do eksperymentalnej weryfikacji odwrotnej proporcjonalności między ciśnieniem a objętością gazu w stałej temperaturze, umożliwiając precyzyjne pomiary podczas izotermicznej kompresji i ekspansji.

Prawo Charlesa
Doskonały do badania liniowej zależności między ciśnieniem a temperaturą gazu przy stałej objętości, demonstrując podstawy termodynamiki gazów idealnych.

Historyczne eksperymenty fizyczne

Półkule magdeburskie
Niezastąpione narzędzie do odtworzenia słynnego eksperymentu Otto von Guericke, demonstrującego ogromną siłę różnicy ciśnień i właściwości próżni.

Pomiary próżni
Precyzyjny pomiar niskich ciśnień absolutnych w systemach próżniowych i badanie efektywności pomp próżniowych.

Kinetyka reakcji chemicznych

Wpływ katalizatorów na szybkość reakcji
Skuteczny w badaniach reakcji gazowych, gdzie zmiany ciśnienia wskazują na postęp reakcji i wpływ katalizatorów na szybkość procesów chemicznych.

Analiza gazów poreakcyjnych
Idealny do monitoringu produktów gazowych reakcji chemicznych i wyznaczania współczynników stechiometrycznych.

Profesjonalne wyposażenie pomiarowe

System połączeń Luer

Standardowe złącza Luer zapewniają hermetyczne i niezawodne połączenie węża z sensorem, eliminując przecieki mogące wpływać na dokładność pomiarów ciśnienia.

Wąż pomiarowy wysokociśnieniowy

Elastyczny wąż pomiarowy umożliwia pomiary w różnych konfiguracjach przestrzennych i zapewnia bezpieczną odległość od potencjalnie niebezpiecznych układów ciśnieniowych.

Strzykawka dozująca

Precyzyjna strzykawka pozwala na kontrolowane wprowadzanie lub usuwanie gazów z układu pomiarowego, umożliwiając precyzyjną kontrolę ciśnienia podczas eksperymentów.

Ograniczenia i środki bezpieczeństwa

Kompatybilne media gazowe

Sensor przeznaczony wyłącznie do gazów niekorozyjnych takich jak powietrze atmosferyczne i suche gazy obojętne. Nie może być używany z gazami agresywnymi chemicznie.

Zabezpieczenia przeciwpożarowe

Nie nadaje się do pomiaru gazów palnych ze względu na ryzyko zapłonu i bezpieczeństwo eksploatacji w środowisku laboratoryjnym.

Ochrona przed cieczami

Chociaż sensor może mierzyć ciśnienie pary wodnej, kluczowe jest zapobieganie wnikaniu cieczy do węża, co mogłoby uszkodzić delikatne elementy wewnętrzne.

Kontrola szczelności systemu

Nieszczelności w układach ciśnieniowych mogą znacząco wpływać na wyniki długotrwałych eksperymentów, dlatego zaleca się szybkie wykonanie pomiarów.

Procedury kalibracyjne

Kalibracja standardowa

Sensor może być używany bezpośrednio bez kalibracji w większości aplikacji edukacyjnych i badawczych o standardowych wymaganiach dokładności.

Kalibracja precyzyjna

Dla wysokiej dokładności pomiarów zaleca się kalibrację w stabilnych warunkach ciśnieniowych z użyciem wzorców ciśnienia o znanej wartości.

Warunki referencyjne

Stabilne środowisko pomiarowe bez wahań temperatury i ciśnienia atmosferycznego jest kluczowe dla uzyskania optymalnych rezultatów kalibracyjnych.

Zastosowania w edukacji i badaniach

Demonstracje termodynamiki

Sensor stanowi kluczowe narzędzie w nauczaniu podstaw termodynamiki, właściwości gazów i zjawisk ciśnieniowych.

Projekty badawcze

Idealny dla zaawansowanych eksperymentów z termodynamiki, mechaniki płynów i inżynierii chemicznej.

Integracja z systemami pomiarowymi

Bezpośrednia kompatybilność

Sensor bezpośrednio współpracuje z SenseDisc bez konieczności dodatkowych interfejsów, upraszczając konfigurację systemu pomiarowego.

Monitorowanie ciągłe

Możliwość rejestracji długoterminowej zmian ciśnienia pozwala na analizę procesów dynamicznych i przejściowych.

Zastosowania przemysłowe

Kontrola procesów

Precyzyjne narzędzie do monitoringu ciśnienia w reaktorach, kompresorach i innych urządzeniach przemysłowych wymagających kontroli warunków ciśnieniowych.

Systemy próżniowe

Skuteczny w diagnostyce systemów próżniowych, kontroli szczelności i ocenie wydajności pomp próżniowych.

Instrukcja profesjonalnego użytkowania

Konfiguracja systemu

1. Podłącz czujnik ciśnienia bezpośrednio do SenseDisc

2. Zamocuj wąż za pomocą złącza Luer zapewniając hermetyczność

3. Uruchom oprogramowanie i wybierz opcję Absolute Pressure

4. Opcjonalnie przeprowadź kalibrację w stabilnych warunkach

Procedura pomiarowa

Zapewnij szczelność wszystkich połączeń i unikaj przedostawania się cieczy do węża podczas pomiarów ciśnienia absolutnego.

Optymalizacja dokładności

Szybkie wykonanie eksperymentów minimalizuje wpływ nieszczelności na dokładność pomiarów długoterminowych.

Specyfikacja techniczna

• Model: S0024 Absolute Pressure Sensor

• Zakres pomiarowy: 0-400kPa

• Dokładność: ±2% pełnej skali (F.S)

• Rozdzielczość: 0.1kPa

• Technologia: Różnicowa z komorą próżniową

• Wyposażenie: Wąż + strzykawka + złącza Luer

• Media: Gazy niekorozyjne i niepalne

• Kompatybilność: SenseDisc (bezpośrednie połączenie)

Znaczenie w termodynamice

Precyzyjne pomiary ciśnienia absolutnego mają fundamentalne znaczenie w zrozumieniu praw termodynamiki, projektowaniu systemów ciśnieniowych i rozwoju technologii próżniowych.

Moduł pomiarowy ciśnienia absolutnego S0024 to zaawansowane narzędzie barometryczne dla wszystkich aplikacji wymagających precyzyjnej analizy ciśnienia absolutnego gazów. Połączenie technologii różnicowej z komorą próżniową, szerokiego zakresu pomiarowego i wysokiej rozdzielczości czyni go niezbędnym wyposażeniem laboratoriów termodynamiki, ośrodków badań gazodynamicznych i instytucji zajmujących się edukacją techniczną.

Zainwestuj w profesjonalną barometrię absolutną i odkryj fascynujący świat zjawisk ciśnieniowych z najwyższą precyzją pomiarową!
