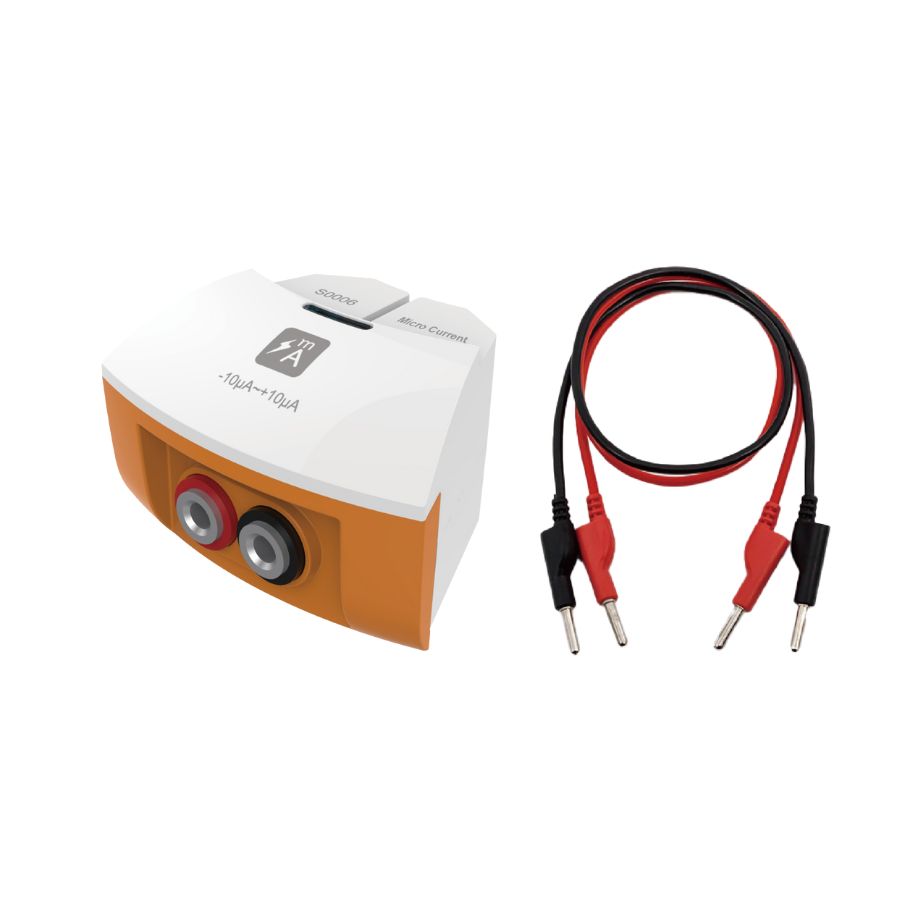

Profesjonalny Moduł Pomiaru Mikroprądu S0006 – Precyzyjne Pomiary Najsłabszych Sygnałów Elektrycznych

Zaawansowany sensor mikroprądu to rewolucyjne narzędzie dla naukowców, inżynierów i studentów potrzebujących ultra precyzyjnych pomiarów najsłabszych prądów elektrycznych. Dzięki wyjątkowej rozdzielczości 0.01µA i dokładności ±1%, moduł otwiera nowe możliwości w badaniach bioelektrycznych, fotoelektrycznych i elektromagnetycznych.

Przełomowe możliwości pomiarowe

Niezrównana precyzja mikroprądów

Sensor oferuje zakres pomiarowy od -10µA do +10µA z imponującą dokładnością ±1%, co czyni go jednym z najbardziej precyzyjnych dostępnych rozwiązań w tej klasie. Rozdzielczość 0.01µA pozwala na wykrycie nawet najbardziej subtelnych zmian prądu, które są niedostępne dla konwencjonalnych mierników.

Zaawansowana technologia pomiaru

Moduł wykorzystuje innowacyjną metodę pomiaru spadku napięcia na rezystorze precyzyjnym z następnym wzmocnieniem sygnału. Wewnętrzna rezystancja zaledwie 0.22Ω praktycznie nie wpływa na badany obwód, zapewniając naturalne warunki pomiaru bez zakłóceń.

Szerokie spektrum zastosowań naukowych

Bioelektryczność i medycyna

Generacja prądu przez ciało ludzkie
Sensor umożliwia fascynujące badania bioelektryczne, w tym pomiary mikroprądów generowanych przez organizm człowieka. Idealne narzędzie dla studentów medycyny i bioinżynierii.

Zjawiska elektromagnetyczne

Indukcja elektromagnetyczna
Doskonały do analizy słabych prądów indukowanych w cewkach, transformatorach i generatorach. Pozwala na precyzyjne badanie praw Faradaya w praktyce.

Pole geomagnetyczne
Unikalne zastosowanie w pomiarach wpływu pola magnetycznego Ziemi na przewodniki, co ma znaczenie w nawigacji i geofizyce.

Efekty termoelektryczne

Zjawisko termoelektryczne
Niezastąpiony przy badaniu efektu Seebecka i Peltiera, umożliwiający precyzyjne pomiary prądów generowanych przez różnice temperatur.

Fotoelektryczność

Efekt fotoelektryczny
Idealny do analizy prądów fotoelektrycznych w ogniwach słonecznych, fotodiodach i innych urządzeniach optoelektronicznych.

Profesjonalne wyposażenie techniczne

System podłączeń

Moduł wyposażony jest w wysokiej jakości krokodylki – czerwony dla bieguna dodatniego i czarny dla ujemnego, gwarantujące stabilne i niezawodne połączenie nawet przy najsłabszych sygnałach.

Integracja systemowa

Sensor w pełni kompatybilny z systemem SenseDisc oraz dedykowanym oprogramowaniem ilab, umożliwiającym zaawansowaną analizę, wizualizację i archiwizację danych pomiarowych.

Bezpieczeństwo i procedury pomiarowe

Protokół kalibracji

Przed każdym pomiarem sensor wymaga precyzyjnej kalibracji przez zwarcie czerwonego i czarnego krokodylka. Ten kluczowy krok zapewnia zerowanie układu i maksymalną dokładność kolejnych pomiarów.

Zabezpieczenia elektryczne

Maksymalny prąd, który można bezpiecznie przepuścić przez sensor wynosi 100µA, co stanowi dziesięciokrotny margines bezpieczeństwa względem zakresu pomiarowego, chroniąc urządzenie przed przeciążeniem.

Instrukcja profesjonalnego użytkowania

Przygotowanie systemu pomiarowego

1. Podłącz sensor do wybranego portu w systemie SenseDisc

2. Uruchom oprogramowanie ilab na komputerze

3. Wykonaj kalibrację zerową przez zwarcie krokodylków

4. Wybierz tryb pomiaru prądu w oprogramowaniu

Technika pomiarów

Sensor należy włączać szeregowo w badany obwód, co pozwala na pomiar całkowitego prądu przepływającego przez układ. Niska rezystancja wewnętrzna gwarantuje, że pomiar nie wpływa na charakterystyki badanego obwodu.

Rejestracja i analiza danych

Po uruchomieniu zbierania danych, wszystkie pomiary są rejestrowane w czasie rzeczywistym z możliwością eksportu do dalszej analizy w zewnętrznych programach.

Specyfikacja techniczna

• Model: S0006 Current Sensor

• Zakres pomiarowy: -10µA do +10µA

• Dokładność: ±1%

• Rozdzielczość: 0.01µA

• Rezystancja wewnętrzna: 0.22Ω

• Maksymalny prąd: 100µA

• Typ złączy: Krokodylki precyzyjne (czerwony/czarny)

• Kompatybilność: SenseDisc + oprogramowanie ilab

• Połączenie: Szeregowe w obwód

Przewaga konkurencyjna

Moduł S0006 wyróżnia się na rynku wyjątkową kombinacją precyzji i uniwersalności. Podczas gdy typowe mierniki prądu tracą dokładność przy mikroprądach, nasz sensor utrzymuje profesjonalną precyzję w całym zakresie pomiarowym.

Moduł pomiaru mikroprądu S0006 to przełomowe narzędzie dla wszystkich aplikacji wymagających ultra precyzyjnych pomiarów najsłabszych prądów elektrycznych. Połączenie najwyższej dokładności, minimalnej inwazyjności i szerokiego spektrum zastosowań czyni go niezbędnym wyposażeniem każdego nowoczesnego laboratorium, pracowni badawczej czy zaawansowanej edukacji technicznej.

Zainwestuj w profesjonalną precyzję pomiarów mikroprądów i odkryj świat zjawisk elektrycznych niedostępnych dla konwencjonalnych przyrządów!
